ГОСТ 2.770-68* Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы кинематики

ГОСТ 2.770-68*

УДК 62:006.354 Группа Т52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

ЭЛЕМЕНТЫ КИНЕМАТИКИ

Unified system for design documentation.

Graphic designations in diagrams. Cinematic elements

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 01.01.71

Взамен ГОСТ 3462-61

* издание (октябрь 2000 г.) с Изменением № 1, утвержденным в декабре 1981 г. (ИУС 2-82)

1. Настоящий стандарт устанавливает условные графические обозначения элементов машин и механизмов, а также характера и направления движения в схемах, изображенных в ортогональных проекциях, выполняемых во всех отраслях промышленности. Обозначения общего применения по ГОСТ 2.721-74.

Стандарт полностью соответствует CT СЭВ 2519-80.

2. Обозначения элементов машин и механизмов приведены в табл. 1.

1, 2. (Измененная редакция, Изм. № 1).

Таблица 1

Наименование Обозначение
1. Вал, валик, ось, стержень, шатун и т. п.
2. Неподвижное звено (стойка).

Для указания неподвижности любого звена часть его контура покрывают штриховкой, например,

3, 4. (Исключены, Изм. № 1)




5. Соединение частей звена
а) неподвижное
б) неподвижное, допускающее регулировку
в) неподвижное соединение детали с валом, стержнем
г), д) (Исключены, Изм. № 1)




6. Кинематическая пара

а) вращательная

б) вращательная многократная, например, двукратная
в) поступательная

г) винтовая
д) цилиндрическая
е) сферическая с пальцем
ж) карданный шарнир
з) сферическая (шаровая)
и) плоскостная
к) трубчатая (шар-цилиндр)
л) точечная (шар-плоскость)
7. Подшипники скольжения и качения на валу (без уточнения типа):
а) радиальные
б) (Исключен, Изм. № 1)
в) упорные
8. Подшипники скольжения:
а) радиальные
б) (Исключен, Изм. № 1)
в) радиально-упорные:

односторонние

двусторонние
г) упорные:
односторонние
двусторонние
9. Подшипники качения:
а) радиальные
б), в), г) (Исключены, Изм. № 1)
д) радиально-упорные:
односторонние
двусторонние
е) (Исключен, Изм. № 1)
ж) упорные:
односторонние
двусторонние
з) (Исключен, Изм. № 1)
10. Муфта. Общее обозначение без уточнения типа
11. Муфта нерасцепляемая (неуправляемая)
а) глухая
б) (Исключен, Изм. № 1)
в) упругая
г) компенсирующая
д), е), ж), з) (Исключены, Изм. № 1)
12. Муфта сцепляемая (управляемая)
а) общее обозначение
б) односторонняя
в) двусторонняя
13. Муфта сцепляемая механическая
а) синхронная, например, зубчатая
б) асинхронная, например, фрикционная
в) - о) (Исключены, Изм. № 1)
13а. Муфта сцепляемая электрическая
13б. Муфта сцепляемая гидравлическая или пневматическая
14. Муфта автоматическая (самодействующая)
а) общее обозначение
б) обгонная (свободного хода)
в) центробежная фрикционная
г) предохранительная
с разрушаемым элементом
с не разрушаемым элементом
15. Тормоз. Общее обозначение без уточнения типа
16. Кулачки плоские:
а) продольного перемещения
б) вращающиеся
в) вращающиеся пазовые
17. Кулачки барабанные:
а) цилиндрические
б) конические
в) криволинейные
18. Толкатель (ведомое звено)
а) заостренный
б) дуговой
в) роликовый
г) плоский
19. Звено рычажных механизмов двухэлементное
а) кривошип, коромысло, шатун
б) эксцентрик
в) ползун

г) кулиса
20. Звено рычажных механизмов трехэлементное
Примечания:
1. Штриховку допускается не наносить.
2. Обозначение многоэлементного звена аналогично двух- и трехэлементному
21, 22, 23 (Исключены, Изм. № 1)
24. Храповые зубчатые механизмы:
а) с наружным зацеплением односторонние
б) с наружным зацеплением двусторонние
в) с внутренним зацеплением односторонние
г) с реечным зацеплением
25. Мальтийские механизмы с радиальным расположением пазов у мальтийского креста:
а) с наружным зацеплением
б) с внутренним зацеплением
в) общее обозначение

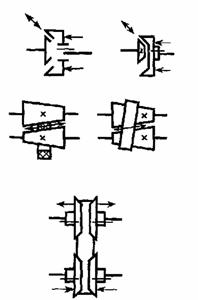

26. Передачи фрикционные:
а) с цилиндрическими роликами
б) с коническими роликами
в) с коническими роликами регулируемые
г) с криволинейными образующими рабочих тел и наклоняющимися роликами регулируемые
д) торцовые (лобовые) регулируемые
е) со сферическими и коническими (цилиндрическими) роликами регулируемые
ж) с цилиндрическими роликами, преобразующие вращательное движение в поступательное
з) с гиперболоидными роликами, преобразующими вращательное движение в винтовое
и) с гибкими роликами (волновые)
27. Маховик на валу
28. Шкив ступенчатый, закрепленный на валу
29. Передача ремнем без уточнения типа ремня
30. Передача плоским ремнем
31. Передача клиновидным ремнем
32. Передача круглым ремнем
33. Передача зубчатым ремнем
34. Передача цепью:
а) общее обозначение без уточнения типа цепи
б) круглозвенной
в) пластинчатой
г) зубчатой
35. Передачи зубчатые (цилиндрические):
а) внешнее зацепление (общее обозначение без уточнения типа зубьев)
б) то же, с прямыми, косыми и шевронными зубьями
в) внутреннее зацепление
г) с некруглыми колесами
35а. Передачи зубчатые с гибкими колесами (волновые)
36. Передачи зубчатые с пересекающимися валами и конические:
а) общее обозначение без уточнения типа зубьев

б) с прямыми, спиральными и круговыми зубьями
37. Передачи зубчатые со скрещивающимися валами:
а) гипоидные

б) червячные с цилиндрическим червяком
в) червячные глобоидные
38. Передачи зубчатые реечные:
а) общее обозначение без уточнения типа зубьев
б), в), г) (Исключены, Изм. № 1)
38а. Передача зубчатым сектором без уточнения типа зубьев
39. Винт, передающий движение
40. Гайка на винте, передающем движение:
а) неразъемная
б) неразъемная с шариками
в) разъемная
41. Пружины:
а) цилиндрические сжатия
б) цилиндрические растяжения
в) конические сжатия
г) цилиндрические, работающие на кручение
д) спиральные
е) листовые:
одинарная
рессора
ж) тарельчатые
42. Рычаг переключения
43. Конец вала под съемную рукоятку
44. (Исключен, Изм. № 1)
45. Рукоятка
46. Маховичок
47. Передвижные упоры
48. (Исключен, Изм. № 1)
49. Гибкий вал для передачи вращающего момента
50. (Исключен, Изм. № 1)

Примечание. При выполнении схем автоматизированным способом допускается зачернения заменять штриховкой.

(Измененная редакция, Изм. № 1).

Опубликовано 07.07.2008
