ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий
ПРИЛОЖЕНИЕ 3
Рекомендуемое
Примеры расположения приборов в окнах и
балконных дверях
1 - завертка ЗР2-1; 2 - ПВ2-100-1; 3 - ПВ4-60-1; 4 - ПВ4-90-1;
5 - ограничитель фрамужный; 6 - ПФ2; 7 - ПВ4-90-2
Черт.1
1 - ПВ2-100-1; 2 - завертка ЗР2-1; 3 - ручка РС80;
4 - ограничитель фрамужный; 5 - ПФ2; 6 - ПВ4-90-2
Примечания:
1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5089, ГОСТ 5090 и ГОСТ 5091.
2. Завертки показаны в открытом положении.
3. Ручки РС 80 устанавливают на полотно со стороны балкона.
4. Фрамужный прибор ПФ2 показан условно.
5. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166.
6. При ширине фрамуг более 830 мм устанавливают два фрамужных ограничителя.
Черт.2
ПРИЛОЖЕНИЕ 4
Справочное

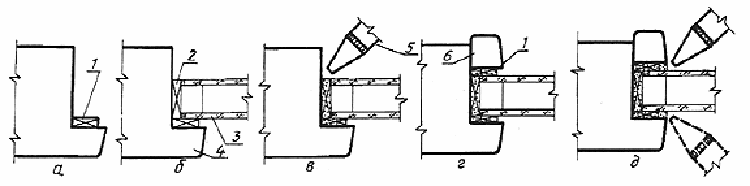

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ
ПРИ МОНТАЖЕ СТЕКЛОПАКЕТОВ
а - наклеить боковые прокладки; б - установить стеклопакет, опорные и распорные прокладки; в - нанести пистолетом слой нетвердеющей герметизирующей мастики;
г - установить боковые прокладки и штапики; д - зазоры уплотнить мастикой;
1 - боковая прокладка; 2 - опорная или распорная прокладка;
3 - стеклопакет; 4 переплет; 5 - пистолет; 6 - штапик
