Выбор сечения электрических проводов

Электрические проводки должны отвечать требованиям безопасности, надежности и экономичности. Поэтому важно правильно рассчитать длину и сечение необходимых для монтажа электрической проводки проводов.

Длину провода рассчитывают по монтажной схеме. Для этого на схеме измеряют расстояния между соседними местами расположения щитков, штепсельных розеток, выключателей, ответвительных коробок и т. п. Затем, пользуясь масштабом, в котором вычерчена схема, вычисляют длину отрезков проводов; к длине каждого отрезка прибавляют не менее 100 мм (учитывается необходимость присоединения проводов). Длину провода можно рассчитать также, измеряя непосредственно на щитках, панелях, стенах, потолках и т. п. отрезки линий, вдоль которых должны быть проложены провода.

Сечение провода рассчитывают по потере напряжения и допустимой длительной токовой нагрузке. Если рассчитанные сечения окажутся неодинаковыми, то за окончательный результат принимают величину большего речения.

Потеря напряжения обусловлена падением напряжения в проводах, соединяющих источник тока с электроприемником. Она не должна превышать 2— 5% номинального напряжения источника электропитания. Сечение проводов по потере напряжения рассчитывают при проектировании электрических сетей, от которых питаются электроприемники промышленных предприятии, транспорта, крупных жилых и общественных зданий и т. п. При проектировании небольших электроустановок, например электроустановок отдельных помещений, самодельных приборов и т. п., потерей напряжения в проводах можно пренебречь, так как она очень мала.

Для расчета сечения проводов по допустимой длительной токовой нагрузке необходимо знать номинальный ток, который должен проходить по проектируемой электрической проводке. Зная номинальный ток, сечение провода находят по таблице.

Сечение
токопроводящей жилы,
мм2
Ток, для проводов и кабелей с медными жилами, А Ток, для проводов и кабелей с алюминиевыми жилами, А
Одножильных Двухжильных Трехжильных Одножильных Двухжильных Трехжильных
При прокладке
воздухвоздухземлявоздухземлявоздухвоздухземлявоздухземля
1,5 23 19 33 19 27 - - - - -
2,5 30 27 44 25 38 23 21 34 19 29
4 41 38 55 35 49 31 29 42 27 38
6 50 50 70 42 60 38 38 55 32 46
10 80 70 105 55 90 60 55 80 42 70
16 100 90 135 75 115 75 70 105 60 90
25 140 115 175 95 150 105   90 135 75 115
35 170 140 210 120 180 130 105 160 90 140
50 215 175 265 145 225 165 135 205 110 175
70 270 215 320 180 275 210 165 245 140 210
95 325 260 385 220 330 250 200 295 170 255
120 385 300 445 260 385 295 230 340 200 295
150 440 350 505 305 435 340 270 390 235 335
185 510 405 570 350 500 390 310 440 270 385
240 605 - - - - 465 - - - -

Пример: номинальный ток равен 50 А; сечение медной жилы двухжильного провода прокладываемого по воздуху должно быть 6 мм2.

Номинальный ток и допустимые длительные токовые нагрузки, указанные в таблице, могут не совпадать по величине. В таком случае сечение находят по ближайшей большей номинального тока допустимой длительной токовой нагрузке. Пример: по проводам должен проходить номинальный ток 74 А; ближайшая большая по величине допустимая длительная токовая нагрузка 80, 75 А (см. табл.); значит, требуется провод сечением 10 - 16 мм2 (в зависимости от способа прокладки), если жилы его медные, или сечением 10-25 мм2 (в зависимости от способа прокладки), если жилы алюминиевые.

Если номинальный ток заранее неизвестен, то его можно определить с помощью расчетов указанных в статье про автоматические выключатель.

Марка кабеля

Марка кабеля (провода) - это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных проводов используются следующие обозначения:
первая буква указывает на материал токопроводящей жилы (например, А - алюминий); отсутствие в марке провода буквы означает, что токопроводящая жила выполнена из меди;
вторая буква обозначает провод;
третья - материал изоляции (например, Р - резина, В - поливинилхлорид, П - полиэтилен).

В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:
О - оплетка, Т - для прокладки в трубах, П - плоский, Ф - металлическая фальцованная оболочка, Г - гибкий и т. д.

Основные типы кабелей, используемых при проводке

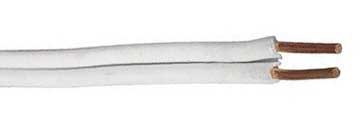

Плоский двух- и трехжильный медный провод ППВ: сечение от 0,75 до 4 мм², номинальное напряжение 380 В, разделительное основание, поливинилхлоридная изоляция. Применяется для монтажа осветительных и силовых цепей при неподвижной открытой проводке.

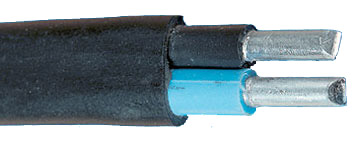

Силовой кабель АВВГ: алюминиевые жилы (1-4), сечение от 2,5 до 50 мм², поливинилхлоридная изоляция, поливинилхлоридная оболочка. Предназначен для прокладки как в сухих, так и во влажных помещениях.

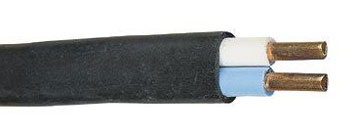

Силовой кабель ВВГ: медные жилы (1-4), сечение от 1 до 50 мм², поливинилхлоридная изоляция, поливинилхлоридная оболочка. Используется для прокладки в сухих и влажных помещениях.

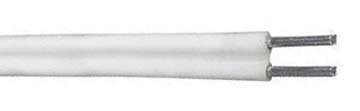

Плоский двух- и трехжильный алюминиевый провод АППВ: сечение от 2,5 до 6 мм², номинальное напряжение 380 В, разделительное основание, поливинилхлоридная изоляция. Используется для монтажа осветительных и силовых цепей при неподвижной открытой проводке.
Одножильный медный провод ПВ1: сечение от 0,5 до 95 мм², номинальное напряжение 380 и 660 В, поливинилхлоридная изоляция. Используется для монтажа проводки осветительных и силовых сетей внутри дома.

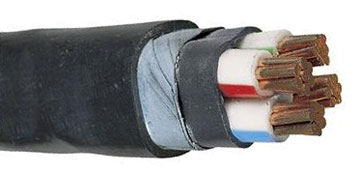

Кабель ВБбШв: медный поливинилхлорид по жиле, поливинилхлоридная оболочка, броня из оцинкованных стальных полос, герметичный внешний шланг. Может применяться везде, где существует опасность механических повреждений проводки в процессе эксплуатации.
Одножильный провод ПВ3: медная жила повышенной гибкости, сечение от 0,5 до 95 мм², номинальное напряжение 380 и 660 В, поливинилхлоридная изоляция. Применяется для проводки осветительных и силовых сетей внутри дома. Возможна как открытая, так и скрытая прокладка в ситуациях, когда требуется повышенная гибкость провода.
Одножильный медный кабель ВПП: полиэтиленовая изоляция по жиле, поливинилхлоридная оболочка. Используется для водопогружных двигателей.

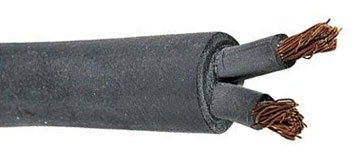

Кабель КГ: медные многопроволочные жилы, резиновая изоляция, резиновая оболочка. Применяется там, где требуется кабель повышенной гибкости.
