ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры

http://www.v-stroim.ru/docs811.html

ГОСТ 26601-85

УДК 691.11.028.1:006.354 Группа Ж32

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ

ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ

Типы, конструкция и размеры

Wooden windows and balcony doors for one-two storey

dwelling-houses. Types, structure and dimensions

ОКП 53 6139

Дата введения 1986-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 07.05.85 № 64

3 ВВЕДЕН ВПЕРВЫЕ



4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения	Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 111-90	2.5	ГОСТ 5090-86	Приложение 1
ГОСТ 538-88	Приложение 1	ГОСТ 5091-78	Приложение 1
ГОСТ 2697-83	2.2, 2.3	ГОСТ 8242-88	2.2, 2.3
ГОСТ 4598-86	2.2, 2.3	ГОСТ 10174-90	2.2, 2.3
ГОСТ 5087-80	Приложение 1	ГОСТ 23166-99	2.1
ГОСТ 5088-94	Приложение 1

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.

Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче R₀ 0,42 и 0,56 м²×°С/Вт, сопротивление воздухопроницанию R_U 0,5 м²×ч×Па/кг при 10 Па, общий коэффициент светопропускания t  0,52 и 0,38, индекс звукоизоляции воздушного шума I_H - 28 и 32 дБ А.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери по настоящему стандарту подразделяют на серии:

РМ - с раздельными переплетами и дверными полотнами с двойным остеклением;

РСМ - с раздельноспаренными переплетами и дверными полотнами с тройным остеклением.

1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1.

1.3. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном (зеркальном) изображении.

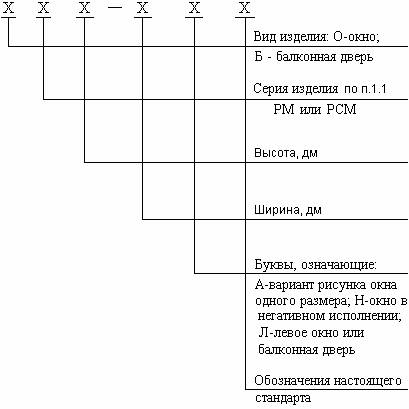

1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.

Примеры условных обозначений

Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):

ОРМ15-6А ГОСТ 26601-85

То же, левое:

ОРМ15-6АЛ ГОСТ 26601-85

Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:

БРСМ22-7,5 ГОСТ 26601-85

Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:

ОРМ12-11 ГОСТ 26601-85

То же, в негативном исполнении:

ОРМ12-11Н ГОСТ 26601-85

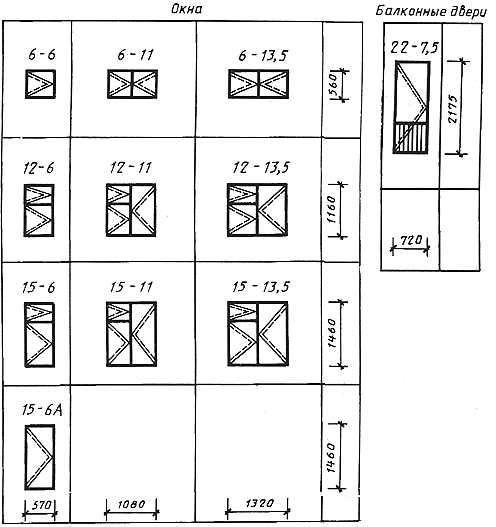

Типы и габаритные размеры окон и балконных дверей

Черт.1

Примечания:

1. Схемы изделия изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры изделий в модулях (М - модуль, равный 100 мм).

3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм.

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

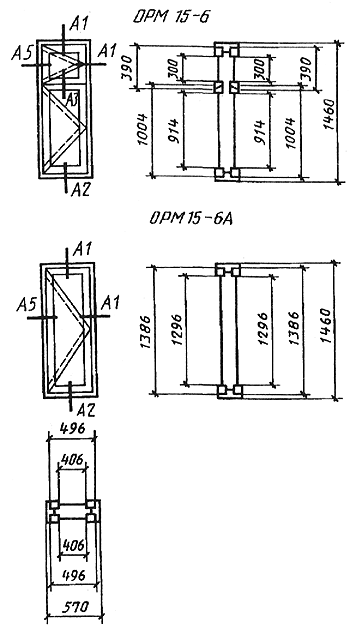

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт.2-4, а размеры сечений деталей и притворов - на черт.5-12.

2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт.13-15, а размеры сечений деталей и притворов - на черт.16-23.

2.4. Размеры на общих видах окон и балконных дверей даны в свету по наружным сторонам створок, форточек и полотен дверей и по наружным сторонам коробок.

На чертежах указаны в миллиметрах размеры неокрашенных деталей и изделий.

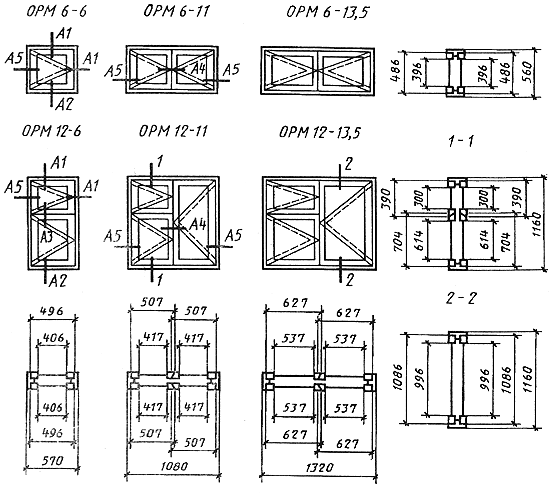

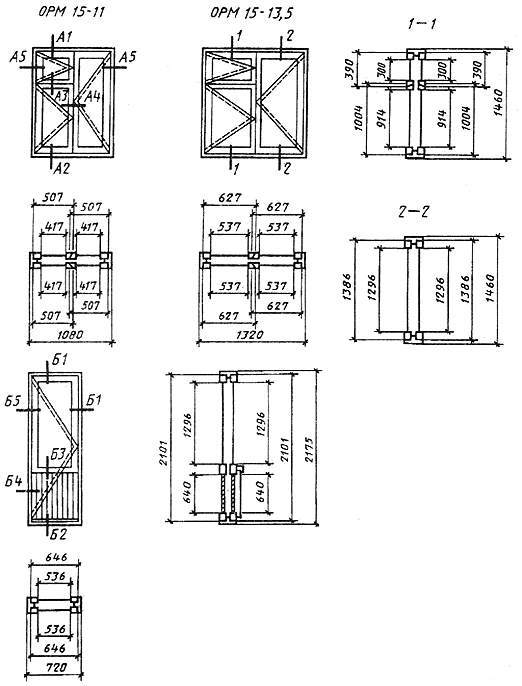

Серия РМ

Конструкция, форма, основные размеры и марки

окон и балконных дверей с двойным остеклением

Черт.2

Черт.3

2.5. Для остекления окон и балконных дверей следует применять стекло толщиной 2,0-2,5 мм по ГОСТ 111.

2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений.

2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по требованию потребителей выборка четверти для уплотнения стыка при соединении блоков друг с другом.

2.8. Бруски коробок допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при этом соединение не должно иметь зазоров и провесов.

2.9. В зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения коробки может быть уменьшена до 74 мм.

2.10. Для остекления веранд должны применяться наружные створки окон марок ОРМ15-6 и ОРМ15-6А.

2.11. Примеры расположения приборов в окнах и балконных дверях приведены в приложении 1.

2.12. Спецификации стекол для окон и балконных дверей приведены в приложениях 2 и 3.

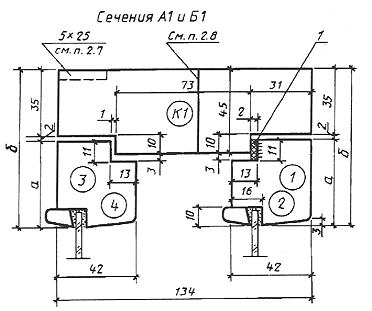

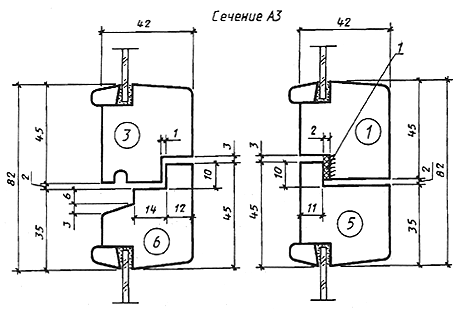

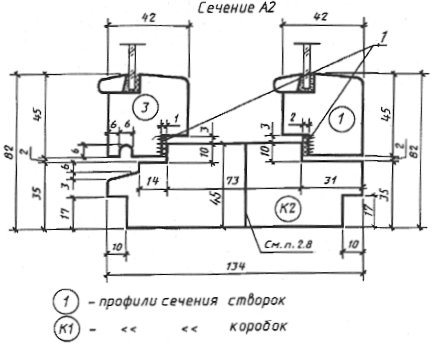

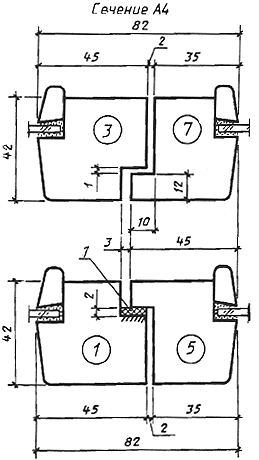

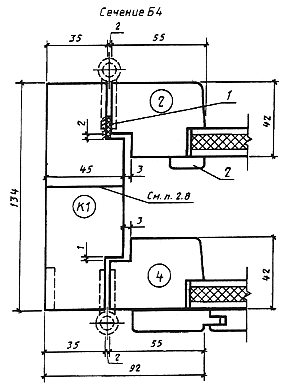

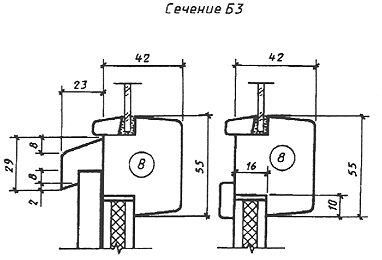

Сечения по притворам окон и балконных дверей

с двойным остеклением

1 - уплотняющие прокладки по ГОСТ 10174

Сечение	а	б	Деталь
А1	45	82	1	3
Б1	55	92	2	4

Черт.5

1 - уплотняющие прокладки по ГОСТ 10174

Черт.6

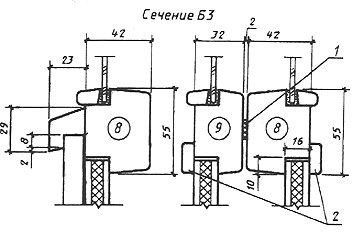

1 - уплотняющие прокладки по ГОСТ 10174

Черт.7



1 - уплотняющие прокладки по ГОСТ 10174

Черт.8

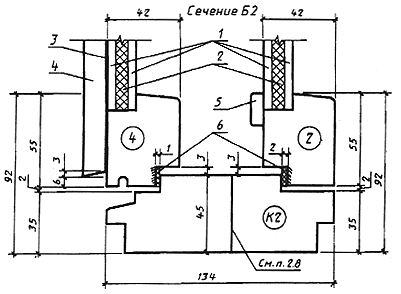

1 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598;

2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697;

4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка;

6 - уплотняющие прокладки по ГОСТ 10174

Черт.9

Черт.10

1 - уплотняющая прокладка; 2 - раскладка

Черт.11

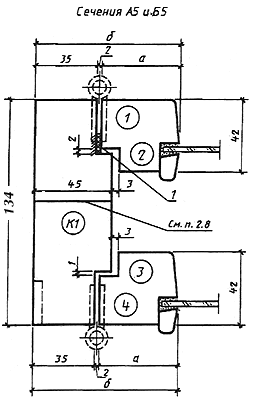

1 - уплотняющая прокладка по ГОСТ 10174

Сечение	а	б	Деталь
А5	45	82	1	3
Б5	55	92	2	4

Черт.12

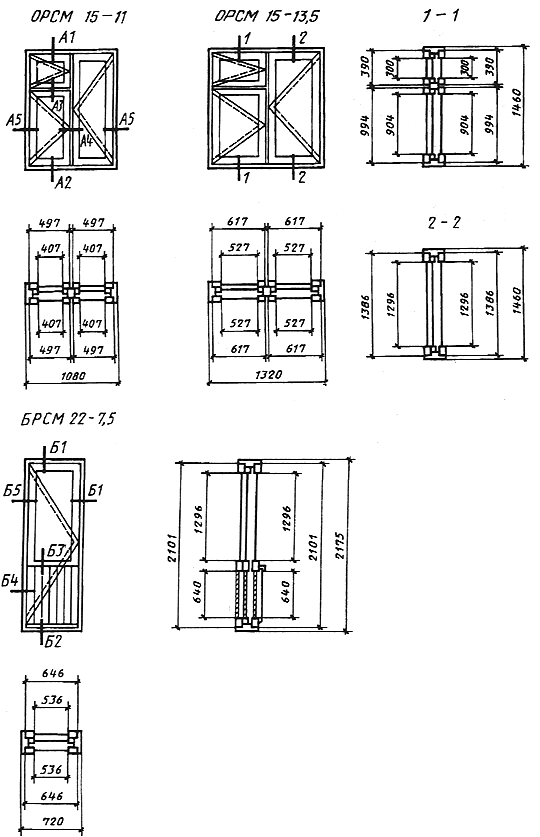

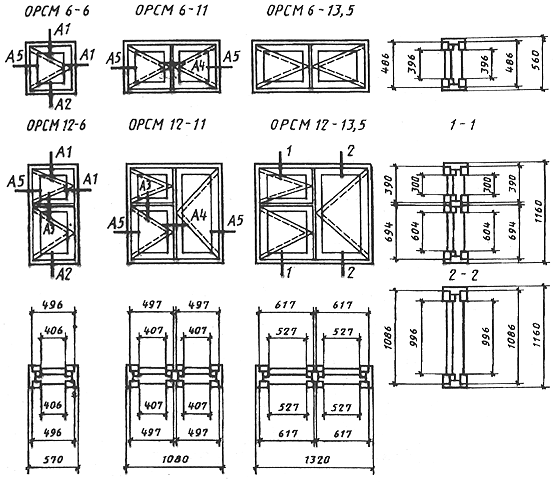

СЕРИЯ РСМ

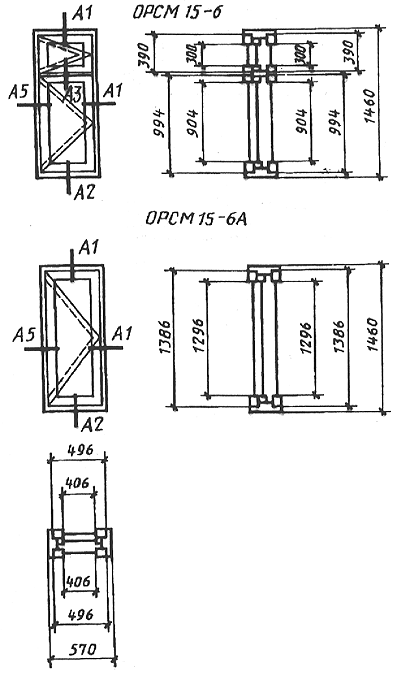

Конструкция, форма, основные размеры и марки окон

и балконных дверей с тройным остеклением

Черт.13

Черт.14

Черт.15

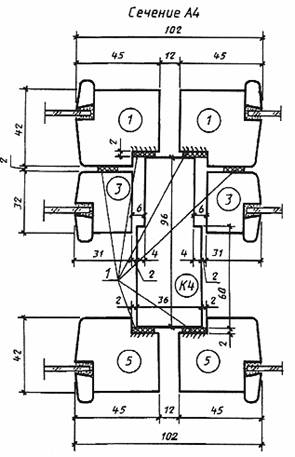

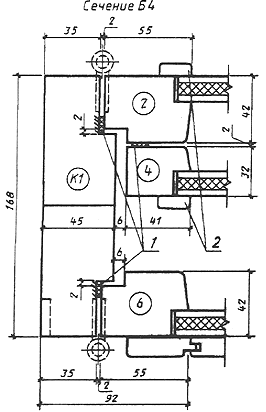

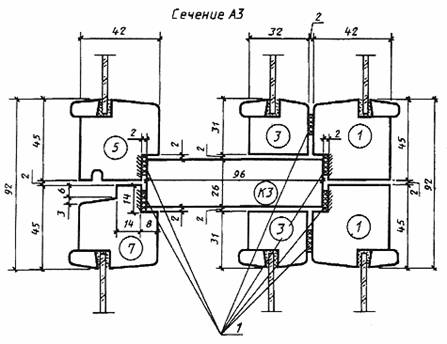

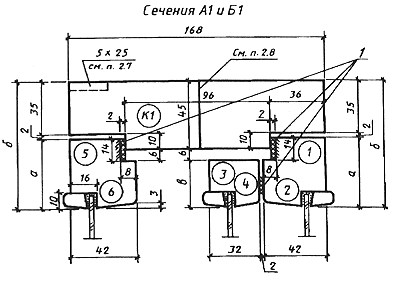

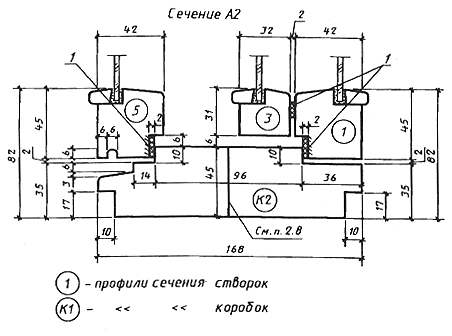

Сечения по притворам окон и балконных дверей

с тройным остеклением

1 - уплотняющие прокладки по ГОСТ 10174

Сечение	а	б	в	Деталь
А1	45	82	31	1	3	5
Б1	55	92	41	2	4	6

Черт.16

1 - уплотняющие прокладки по ГОСТ 10174

Черт.17

1 - уплотняющие прокладки по ГОСТ 10174

Черт.18

1 - уплотняющие прокладки по ГОСТ 10174

Черт.19

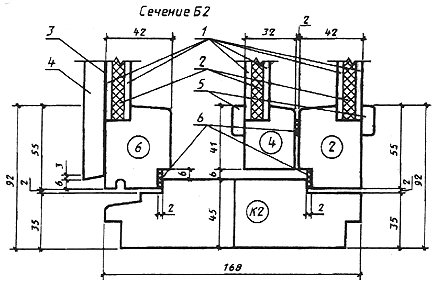

1 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598;

2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697;

4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладки;

6 - уплотняющие прокладки по ГОСТ 10174

Черт.20

1 - уплотняющая прокладка по ГОСТ 10174; 2 - раскладки

Черт.21

1 - уплотняющие прокладки по ГОСТ 10174; 2 - раскладки

Черт.22

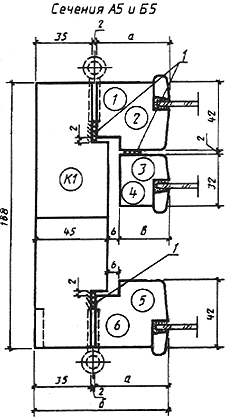

1 - уплотняющие прокладки по ГОСТ 10174

Сечение	а	б	в	Деталь
А5	45	82	31	1	3	5
Б5	55	92	41	2	4	6

Черт.23

ПРИЛОЖЕНИЕ 1

Рекомендуемое

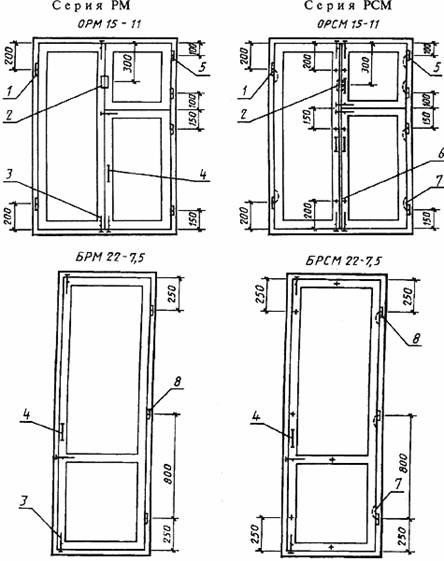

ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И

БАЛКОННЫХ ДВЕРЯХ

1 - ПН1-85Л; 2 - завертка накладная ЗФ2П для наружной форточки;

3 - задвижка накладная ЗТ; 4 - ручка РС80; 5 - ПН5-60; 6 - стяжка СТ; 7 - ПН7; 8 - ПН1-110П

Примечания:

1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.

2. Ручки-скобы устанавливают на наружных и внутренних створках и полотнах.

3. Наружные створки должны оснащаться ветровыми крючками.

ПРИЛОЖЕНИЕ 2

Справочное

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И

БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ

Марка	Размер, мм		Кол.	Марка	Размер, мм		Кол.
	Высота	Ширина			Высота	Ширина
ОРМ6-6		420	2	ОРМ15-6	315	420
ОРМ6-11	410	430	4		930
ОРМ6-13,5		550			315
ОРМ12-6	315	420		ОРМ15-11	930	430
	630				1310		2
	315				315	550
ОРМ12-11	630	430	2	ОРМ15-13,5	930
	1010				1310	550
	315			ОРМ15-6	1310	420
ОРМ12-13,5	630	550		БРМ22-7,5	1310	550
	1010

ПРИЛОЖЕНИЕ 3

Справочное

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И

БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РСМ

Марка	Размер, мм		Кол.	Марка	Размер, мм		Кол.
	Высота	Ширина			Высота	Ширина
ОРСМ6-6		420	3	ОРСМ15-6	315
ОРСМ6-11	410				920
ОРСМ6-13,5		540	6		315	420
ОРСМ12-6	315			ОРСМ15-11	920
	620				1310		3
	315	420			315
ОРСМ12-11	620		3	ОРСМ15-13,5	920	540
	1010
	315			ОРСМ15-6А	1310	420
ОРСМ12-13,5	620	540		БРСМ22-7,5		550
	1010
